اینورتر TETA MA610 روش‌های مختلفی برای تنظیم و تغییر فرکانس موتور در اختیار کاربر قرار می‌دهد. بسته به نوع ماشین و سیستم کنترلی، می‌توان فرکانس موتور را از طریق کلیدهای کیپد، ولوم روی کیپد، پتانسیومتر خارجی یا شستی‌های افزایش و کاهش فرکانس کنترل کرد.
در این مقاله چهار روش کاربردی تغییر فرکانس در اینورتر TETA MA610 را بررسی می‌کنیم و پارامترهای مربوط به هر روش را توضیح می‌دهیم.
فهرست مطالب
1. تغییر فرکانس با کلیدهای بالا و پایین کیپد
2. تغییر فرکانس با ولوم روی کیپد
3. تغییر فرکانس با ولوم خارجی
4. تغییر فرکانس با دو شستی لحظه‌ای UP/DOWN

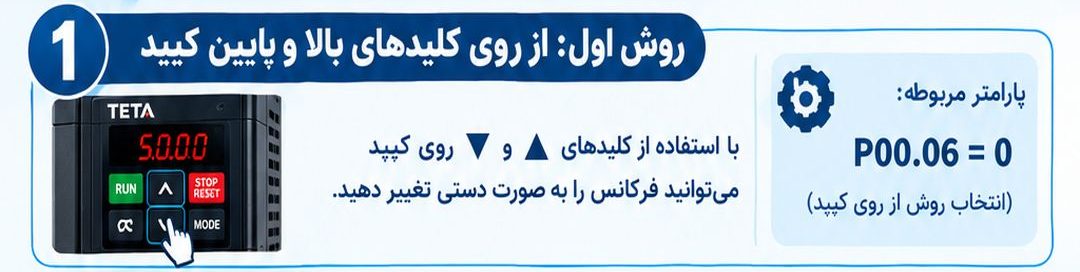

روش اول: تغییر فرکانس با کلیدهای بالا و پایین کیپد
ساده‌ترین روش برای تغییر فرکانس در اینورتر TETA MA610 استفاده از کلیدهای جهت‌دار روی کیپد است.
در این روش، کاربر می‌تواند با استفاده از کلیدهای ▲ و ▼ مقدار فرکانس تنظیم‌شده را افزایش یا کاهش دهد.
پارامتر مورد نیاز
P00.06 = 0
با قرار دادن پارامتر P00.06 روی مقدار صفر، مرجع فرکانس از Keypad انتخاب می‌شود. مقدار فرکانس نیز از تنظیمات کیپد قابل تغییر است.
نحوه عملکرد
P00.06 = 0 → Keypad → کلید ▲ / ▼ → تغییر فرکانس
این روش برای تست، راه‌اندازی اولیه، تعمیرات و کاربردهایی که اپراتور مستقیماً کنار اینورتر قرار دارد بسیار ساده و کاربردی است.

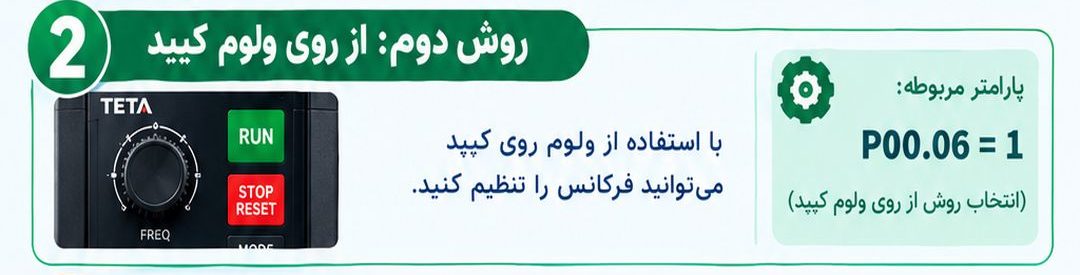

روش دوم: تغییر فرکانس با ولوم روی کیپد
در برخی مدل‌های MA610، کیپد دارای ولوم تنظیم فرکانس است و می‌توان از آن برای تغییر فرکانس استفاده کرد.
در این حالت، با چرخاندن ولوم، مقدار مرجع فرکانس تغییر می‌کند.
پارامتر مورد نیاز
P00.06 = 1
در دفترچه MA610، مقدار 1 برای P00.06 به‌عنوان Analog AI1 تعریف شده است این پتانسیومتر آنالوگ روی کیپد می‌تواند از همین مسیر استفاده کنید .
نحوه عملکرد
P00.06 = 1 → AI1 / ولوم کیپد → تغییر فرکانس
با چرخاندن ولوم، مرجع آنالوگ تغییر کرده و فرکانس خروجی اینورتر متناسب با آن تغییر می‌کند.

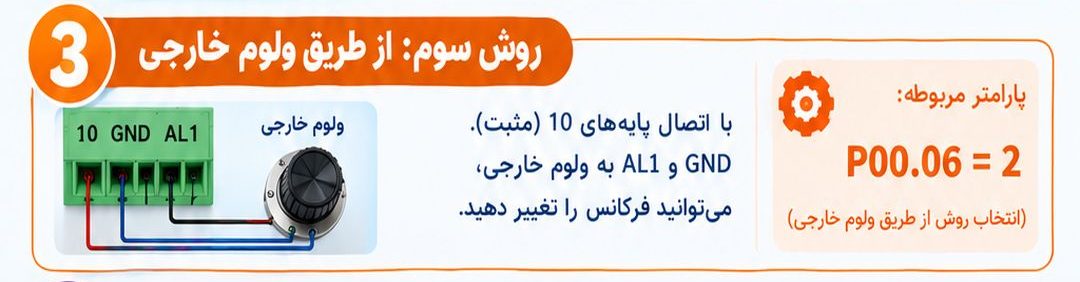

روش سوم: تغییر فرکانس با ولوم خارجی
در صورتی که اپراتور نیاز داشته باشد فرکانس را از فاصله دورتر و روی تابلو یا پنل کنترل تنظیم کند، می‌توان از یک پتانسیومتر خارجی استفاده کرد.
در این روش، ولوم خارجی به ورودی آنالوگ اینورتر متصل می‌شود و با تغییر مقدار ولتاژ ورودی، مرجع فرکانس تغییر می‌کند.
در پیکربندی مورد استفاده در این پروژه، اتصال پتانسیومتر خارجی به ترمینال‌های مربوط به 10V، GND و AI2 انجام می‌شود.
پارامتر مربوطه
برای استفاده از AI2:
P00.06 = 2
در MA610، P00.06 مقدار 2 ست می کنیم
سه پایه پتانسیومتر را به اینورتر وصل می کنیم از تغذیه 10v+ و پایه GND استفاده می کنیم ، خروجی پتاسیومتر خارجی را به AL2 وصل می کنیم .
نکته: در صورت منفی نشان دادن مقدار فرکانس پایه های تغذیه پتاسیومتر را جابه جا کنید .
نکته مهم درباره P00.06
در منوال MA610:
مقدار P00.06 مرجع فرکانس روش های کنترل دیگر فرکانس :
0 Keypad
1 AI1
2 AI2
3 AI3
4 ورودی پالس HDI
5 PLC ساده
6 سرعت‌های حافظه‌ای
8 ارتباط MODBUS
روش چهارم: تغییر فرکانس با دو شستی لحظه‌ای UP/DOWN
یکی از روش‌های کاربردی برای تابلوهای صنعتی، استفاده از دو شستی لحظه‌ای برای افزایش و کاهش فرکانس است.
در این روش یک شستی برای افزایش فرکانس (UP) و شستی دوم برای کاهش فرکانس (DOWN) در نظر گرفته می‌شود.
شستی اول: افزایش فرکانس
شستی S3 به‌عنوان شستی افزایش فرکانس تعریف می‌شود.
پارامتر مربوطه:
P05.03 = 10
عدد 10 در عملکرد ترمینال به معنی:
Increasing Frequency Setting (UP)
است.
شستی دوم: کاهش فرکانس
شستی S4 برای کاهش فرکانس استفاده می‌شود.
پارامتر:
P05.04 = 11
عدد 11 به معنی:
Decreasing Frequency Setting (DOWN)
است.
—

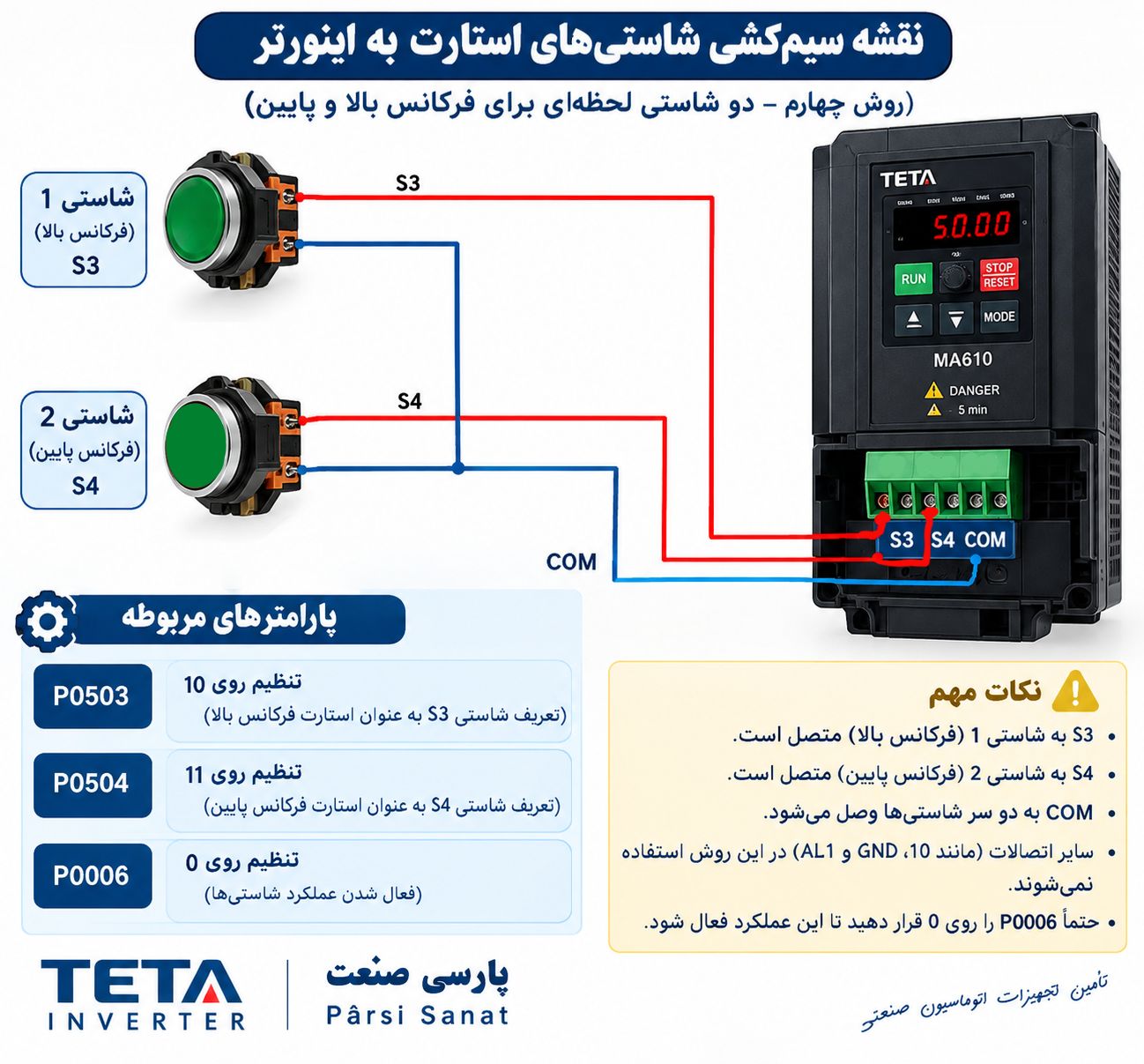

نحوه سیم‌کشی شستی‌های UP/DOWN
در این روش، اتصال به‌صورت زیر انجام می‌شود:
S3 → یک سر شستی اول
S4 → یک سر شستی دوم
COM → سر مشترک هر دو شستی
یعنی دو شستی به‌صورت لحظه‌ای عمل می‌کنند و COM بین دو شستی مشترک است.
عملکرد مدار
با فشردن شستی S3:
S3 فعال → افزایش فرکانس
با فشردن شستی S4:
S4 فعال → کاهش فرکانس
نکته : مهم این است که در این روش، طبق تنظیم مورد استفاده شما، P00.06 باید روی 0 قرار داشته باشد تا عملکرد UP/DOWN موردنظر فعال باشد.
نکته : در صورت نیاز به تغییر سریع فرکانس با شاستی می توانید با تغییر پارمترر P08.45 برای تغییر سرعت بالا روند فرکانس استفاده کنید و از پارامتر P08.46 استفاده کنید برای تغییر سرعت پایین رونده فرکانس .
